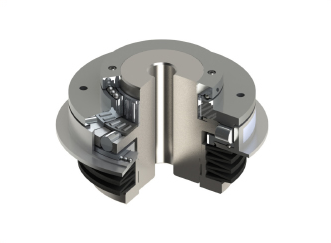

三共機械 Torque Limiters TF 系列扭矩限制器，

由日本原裝進口，簡稱“TF系列“。

其遵循更可靠的機械分離·原點復位的設計原理，

采用特殊優質鋼材，高質量精密加工而成。

通過外部壓緊彈簧實現了扭矩的傳遞和調整。

產品型號

 - 4TF / 5TF / 6TF / 7TF / 8TF / 11TF / 14TF / 18TF

結構特點

 - 滾柱和滾柱原點復位

安裝方式

 - 法蘭連接型

特性		単位	4TF	5TF	6TF	7TF	8TF	11TF	14TF	18TF
遮斷トルク調整範囲		N?m	0.3?4.5	0.8?18.0	2?50	22?400	50?600	80?1200	110?1800	400?5000
トルク調整ナットネジピッチ		mm	1	1.5	1.5	2	2	2	2	3
最大許容ラジアル荷重		N	69	108	3822	7154	10290	14700	23520	30184
最大許容スラスト荷重		N	392	569	7938	10780	14700	22050	28420	35280
最大許容曲げモーメント		N?m	3.4	6.9	118	196	372	666	1019	1441
最大許容回転數		r.p.m.	2000	1600	800	600	400	300	250	180
慣性モーメント		kg?m2	0.5×10-4	2.4×10-4	1.3×10-3	4.8×10-3	1.5×10-2	3.5×10-2	8.5×10-2	0.3
質量		kg	0.24	0.50	1.5	3.4	6.2	11.4	20	42
軸穴加工形狀 （軸徑）	A	mm	10?12	12?20	15?30	20?40	30?50	40?60	50?60	60?80
	B	mm	-	14?17	15?25	20?35	30?50	40?60	50?60	60?90
	C	mm	-	12?16	16?25	20?35	30?45	35?60	50?60	60?90
	D	mm	-	-	16?25	20?35	30?45	35?60	50?60	60?90
	E	mm	-	-	16?20	20?30	30?40	35?55	50?60	-
	F	mm	-	-	16?22	20?35	30?45	35?60	50?60	-

※製品の仕様および寸法は予告なく変更する場合がありますので、ご注文の際は再度ご確認ください。

* 更多資料，敬請來電咨詢
